泰克 P6021A 和 P6022 電流探頭:精準測量電流的卓越之選

2024-11-05

泰克 P6021A 和 P6022 電流探頭:精準測量電流的卓越之選


在當今復雜的電子測量領域,準確而可靠地測量交流電流是至關重要的環節。泰克(Tektronix)公司推出的 P6021A 和 P6022 電流探頭,以其出色的性能和獨特的設計,成為了工程師和技術人員在測量交流電流時的得力工具。接下來,讓我們深入了解這兩款電流探頭的詳細信息。


一、產品概述



泰克的 P6021A 和 P6022 電流探頭均采用了先進的測量技術,能夠通過夾在載流導體上進行測量,無需斷開電路,這一便捷的設計大大提高了測量的效率和便利性。同時,探頭頭部在特定位置不接地,有效避免了意外接地對被測電路造成的干擾和損害。



這兩款電流探頭廣泛應用于多個關鍵領域,包括電機驅動、功率逆變器/轉換器、電源以及航空電子等。它們在這些領域中發揮著重要作用,為電路的設計、調試和維護提供了精準的電流測量數據。




二、關鍵性能規格對比



型號頻率范圍電流測量范圍(RMS)電流測量范圍(峰值)靈敏度探頭范圍切換
P6021A120Hz - 60MHz10.6A250A10mA可在 2mA/mV 和 10mA/mV 之間切換
P6022935Hz - 120MHz2.12A100A1mA可在 1mA/mV 和 10mA/mV 之間切換



從上述表格可以清晰地看出,P6021A 在低頻測量方面表現出色,而 P6022 則在高頻測量上具有優勢。




三、關鍵特性解析



1. 輸入適配

    - 這兩款電流探頭均適用于 1MΩ輸入,確保了與各類測量設備的良好兼容性。



2. 探頭結構

    - 屏蔽探頭頭的設計有效地減少了外界電磁干擾對測量結果的影響,提高了測量的準確性和穩定性。

    - 僅用于交流測量,專注于交流電流的精準捕捉。

    - 分芯結構的采用使得探頭能夠輕松地連接到電路中,操作簡便快捷。

    - 1.5m(5ft)的電纜長度為測量提供了足夠的操作空間,方便在不同的測量環境中靈活使用。

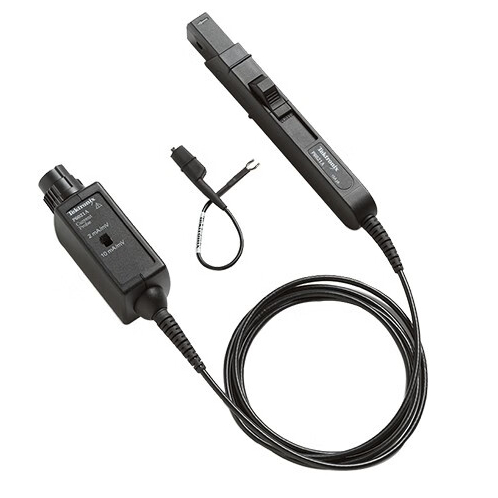

P6021A P6022 (3).jpg



四、物理特性詳述



1. 探頭尺寸

    - P6021A 探頭

        - 長度:20cm(7.77in)

        - 寬度:16mm(0.625in)

        - 高度:32mm(1.25in)

        - 最大導體直徑:5mm(0.197in)


    - P6022 探頭

        - 長度:152mm(6.0in)

        - 寬度:6.4mm(0.25in)

        - 高度:12mm(0.47in)

        - 最大導體直徑:2.8mm(0.11in)



2. 電纜長度

    - 兩款探頭的電纜長度均為 1.5m(59in),為用戶在實際測量中提供了充足的活動范圍,便于在不同的測量場景中進行靈活操作。




五、電磁兼容性(EMC)環境和安全合規性



這兩款電流探頭均符合嚴格的行業標準,這意味著它們在電磁兼容性和安全性方面經過了嚴格的測試和認證,能夠在復雜的電磁環境中穩定工作,同時確保操作人員的安全。




六、訂購信息



1. 型號

    - P6021A:電流探頭

    - P6022:帶終端的電流探頭



2. 標準配件

    - P6021A 和 P6022 都配有 6 英寸接地引線和各自的說明書

    - P6022 還配有終端

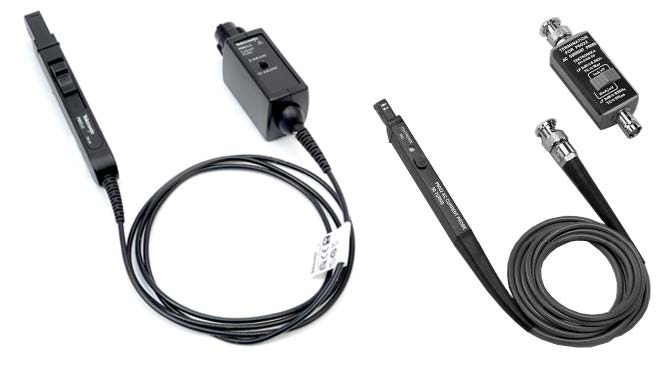

 P6021A P6022.png




七、應用場所



1. 電機驅動系統

    - 在電機驅動系統中,準確測量電流對于優化電機性能、控制轉矩和提高效率至關重要。P6021A 和 P6022 電流探頭能夠精確測量電機的輸入電流,幫助工程師分析電機的運行狀態,診斷潛在的故障,并進行針對性的優化設計。



2. 功率逆變器/轉換器

    - 功率逆變器和轉換器在新能源領域,如太陽能和風能發電系統中起著關鍵作用。這兩款電流探頭可以實時監測逆變器和轉換器中的電流變化,確保其高效穩定運行,提高能源轉換效率。



3. 電源系統

    - 無論是開關電源還是線性電源,電流的精確測量對于電源的設計、調試和性能評估都具有重要意義。P6021A 和 P6022 能夠幫助電源工程師準確測量電源輸出電流,優化電源的穩定性和可靠性。



4. 航空電子設備

    - 在航空電子領域,對電子設備的性能和可靠性要求極高。這兩款電流探頭可以用于測量飛機上各種電子設備的電流,保障航空電子系統的安全運行。




八、優勝劣汰分析



1. 優勢

    - 非侵入式測量:無需斷開電路,避免了操作的復雜性和對電路的潛在損害。

    - 寬頻帶測量:覆蓋了從低頻到高頻的廣泛范圍,滿足不同應用場景的需求。

    - 高精度測量:能夠提供準確、可靠的電流測量結果,為電路分析和設計提供有力支持。

    - 安全合規:符合多項國際標準,確保在各種環境下的安全使用。



2. 劣勢

    - 相對較高的成本:與一些普通的電流測量設備相比,價格可能較高。

    - 對操作環境要求較高:為了保證測量的準確性,需要在相對穩定的電磁環境中使用。




然而,綜合考慮其性能和應用價值,泰克 P6021A 和 P6022 電流探頭的優勢遠遠超過了其可能存在的劣勢。它們?yōu)殡娮訙y量領域提供了專業、可靠的解決方案,是工程師和技術人員在進行電流測量時的優質選擇。



總的來說,泰克的 P6021A 和 P6022 電流探頭以其卓越的性能、廣泛的應用領域和可靠的品質,成為了電子測量領域的佼佼者。在選擇時,用戶可以根據具體的測量需求和應用場景,權衡兩款探頭的特點,選擇最適合自己的電流測量工具。無論是在研發實驗室還是在工業生產現場,這兩款電流探頭都將為您的測量工作提供有力的支持,助力您取得更精確、更可靠的測量結果。



希望通過以上的科普介紹,您對泰克的 P6021A 和 P6022 電流探頭有了更全面、更深入的了解。
