泰克 P5122 無源高壓探頭:性能與應用的深度剖析
2024-11-21

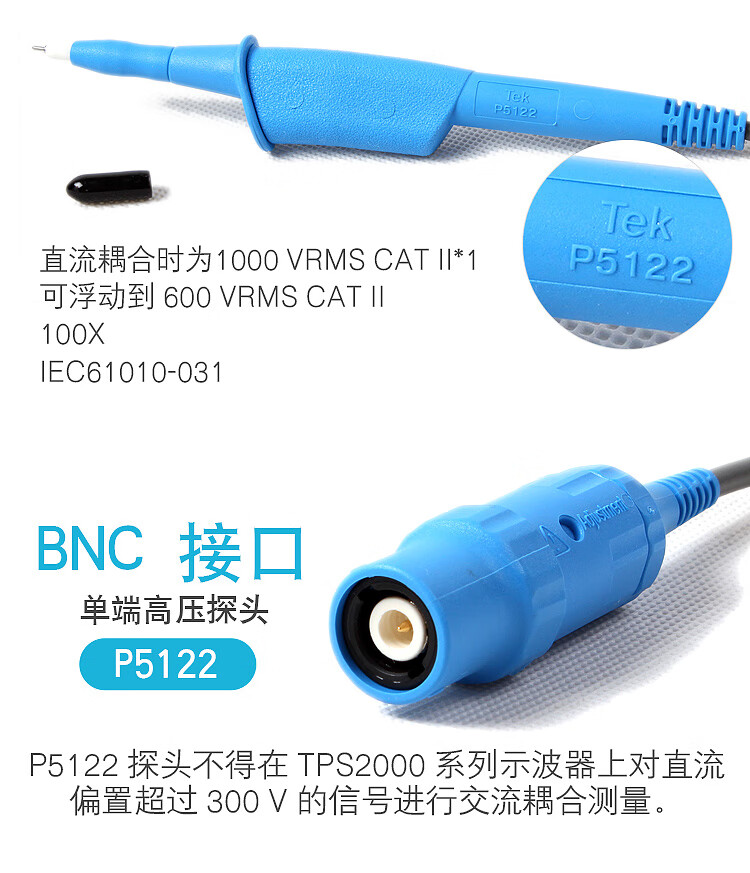

泰克 P5122 無源高壓探頭
性能與應用的深度剖析
在電子測量領域,泰克公司一直以其卓越的技術和高品質的產品引領行業發展。其中,P5122 無源高壓探頭作為泰克無源高壓探頭系列中的重要一員,憑借其獨特的性能和優勢,在眾多測量場景中發揮著關鍵作用。
一、P5122 無源高壓探頭的產品概述
P5122 無源高壓探頭是一款專為滿足特定測量需求而設計的精密儀器。它在泰克無源高壓探頭的產品矩陣中占據著獨特的地位,以其穩定的性能和可靠的測量能力受到廣泛關注。
二、產品特點與優勢
1. 高精度測量能力
- 具有 100X 的衰減倍數,能夠?qū)⒏唠妷盒盘?hào)有效地轉換為適合示波器測量的低電壓信號,確保測量結果的準確性和可靠性。
- 輸入阻抗高達 100MΩ || 4.0pF,能夠最大程度地減少對被測電路的影響,保證測量的真實性。
2. 良好的帶寬性能
- 200MHz 的帶寬,能夠滿足大多數中低頻高壓測量的需求,為電子設備研發、電力系統檢測等領域提供了穩定的測量支持。
3. 穩定性與耐用性
- 采用高質量的材料和先進的制造工藝,確保了探頭在長期使用過程中的穩定性和耐用性,能夠在各種復雜的測量環境中保持出色的性能。
4. 便捷的連接與操作
- 配備了多種連接附件,如大型伸縮式鉤式端部、帶鉤式端部的引線、帶鱷魚夾的引線等,方便用戶在不同的測量場景中進行快速連接和操作。
三、技術規格詳解
1. 標稱長度為 1.2m,既能夠滿足一般測量距離的需求,又不會因?yàn)檫^(guò)長而導致信號衰減和干擾。
2. 上升時間(典型值)為 2.2ns,這一指標反映了探頭對快速變化信號的響應能力,確保在測量過程中能夠捕捉到瞬間的電壓變化。
3. 最大輸入電壓為 1,000VRMS CAT II,使其能夠適應多種工業和科研領域的高電壓測量需求。
4. 最大浮動電壓為 600VRMS CAT II,為測量過程中的安全性提供了保障。
5. 補償范圍在 10 到 22pF 之間,用戶可以根據實際測量情況進行靈活調整,以獲得最佳的測量效果。
四、應用場景
1. 電力系統檢測
- 在電力設備的維護和故障診斷中,P5122 能夠準確測量高壓部件的電壓,幫助技術人員及時發現潛在的問題,確保電力系統的穩定運行。
- 用于監測高壓直流電源的波紋,為電源質量的評估提供數據支持。
2. 電子設備研發與生產
- 在電子產品的開發過程中,對電源電路中的高電壓進行測量和分析,優化電路設計,提高產品的性能和可靠性。
- 對電子元件的耐壓測試提供精確的測量數據,確保產品符合相關標準和規范。
3. 工業自動化控制
- 測量工業控制系統中的高壓信號,保障生產過程的穩定和安全。
- 對電機驅動系統的高電壓進行監測,及時發現電機運行中的異常情況。
五、與同系列產品的比較
為了更清晰地展示 P5122 的特點和優勢,我們將其與泰克公司的其他無源高壓探頭型號,如 P5100A、TPP0850、P5150 和 P6015A 進行比較。

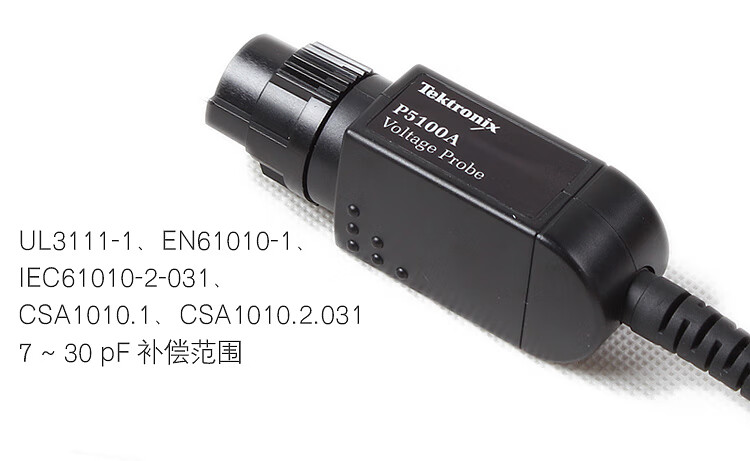

1. 與 P5100A 相比
- 帶寬方面,P5100A 為 500MHz,高于 P5122 的 200MHz,適用于對高頻信號測量要求更高的場景。
- 輸入電容方面,P5100A 為 2.5pF,小于 P5122 的 4pF,在高頻測量時具有一定優勢。
- 但 P5122 在價格上相對更為經濟實惠,對于一般中低頻測量需求來說,性價比更高。
2. 與 TPP0850 相比
- TPP0850 擁有 800MHz 的超高帶寬,遠遠超過 P5122,適合對帶寬要求極高的新興電源應用和高頻測量。
- 然而,TPP0850 的價格通常較高,而 P5122 在滿足大多數常規測量需求的同時,價格更具競爭力。
3. 與 P5150 相比
- 兩者帶寬相近,但 P5150 在測量與接地以及通道之間的隔離方面具有特殊設計,適用于對隔離要求較高的測量環境。
- P5122 則在一般性的高電壓測量中表現出色,且價格相對較為親民。

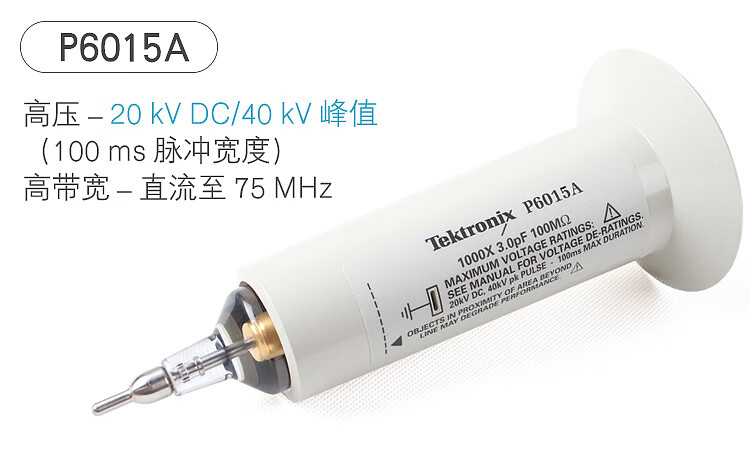

4. 與 P6015A 相比
- P6015A 能夠測量高達 20kV 的直流電壓和 40kV 的脈沖電壓,測量電壓范圍遠遠超過 P5122。
- 但 P5122 在一般工業和科研測量中已經能夠滿足大部分需求,且價格更為合理。
綜上所述,P5122 無源高壓探頭在帶寬、價格、輸入阻抗等方面與同系列產品各有優劣,用戶可以根據具體的測量需求和預算來選擇最適合自己的探頭型號。

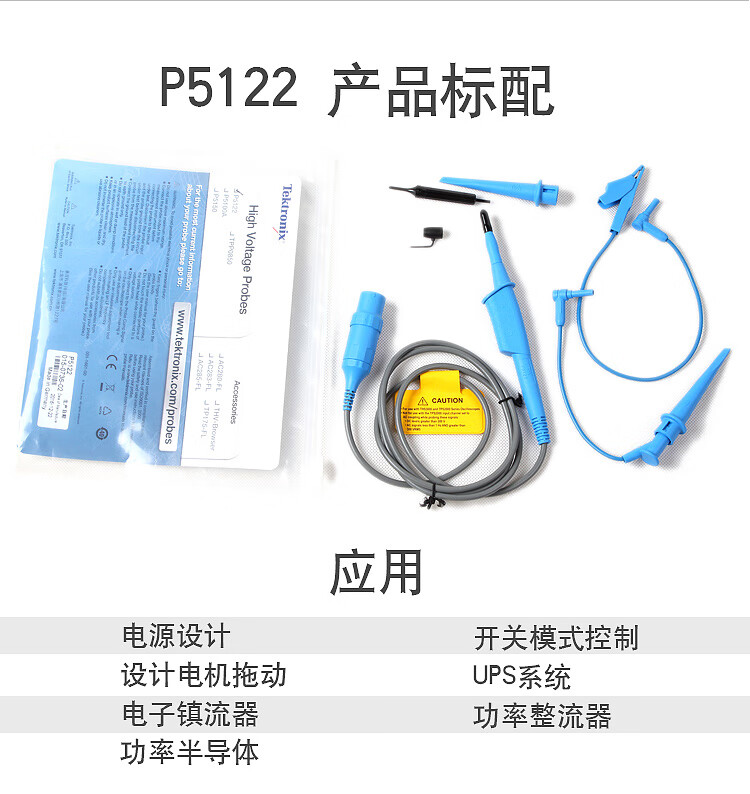

六、訂購信息與附件

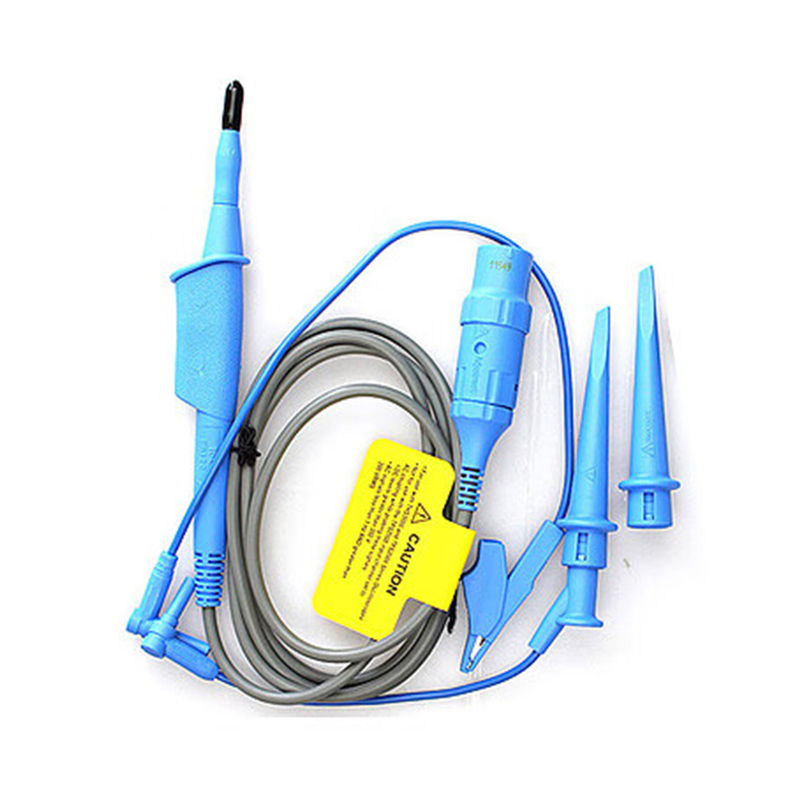

在訂購 P5122 無源高壓探頭時,用戶將獲得一系列實用的附件,包括大型伸縮式鉤式端部、帶鉤式端部的引線、帶鱷魚夾的引線、調整工具和使用手冊等。這些附件不僅方便了用戶的使用,還提高了測量的效率和準確性。
希望通過以上對 P5122 無源高壓探頭的詳細介紹,能夠幫助您更好地了解這款產品,并在實際應用中做出明智的選擇。
