泰克 4 系列 MSO 混合信號示波器：多通道高性能測試神器
2024-11-26

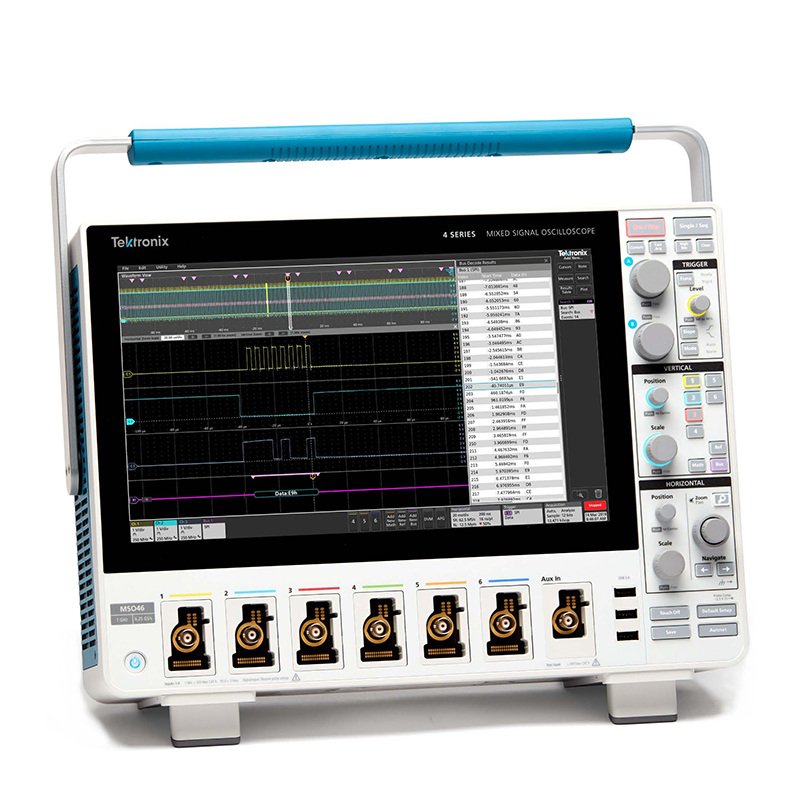

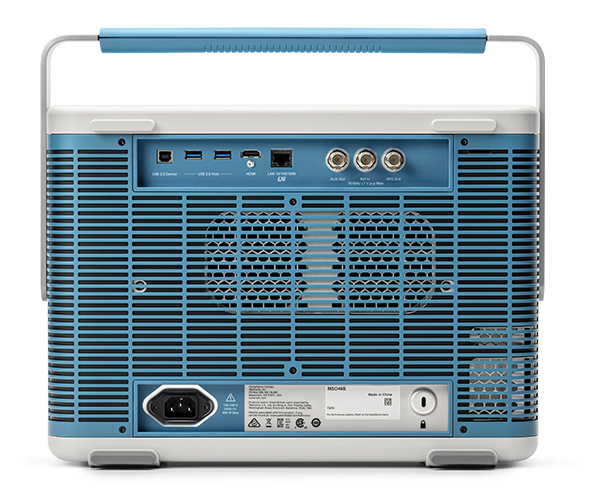

泰克 4 系列 MSO 混合信號示波器
多通道高性能測試神器
在當今電子技術飛速發展的時代，精準高效的測試儀器對于電子工程領域的研發和生產至關重要。泰克 4 系列 MSO 混合信號示波器作為一款高性能的測試工具，正以其出色的功能和卓越的性能，為電子工程師們提供強有力的支持。
泰克 4 系列 MSO 混合信號示波器是一款在電子測試領域備受贊譽的儀器。
一、功能特點
1. 強大的混合信號測試能力
- 能夠同時測量和分析模擬、數字和射頻信號，這一特性使其在處理復雜電子系統的測試時游刃有余。無論是微弱的模擬信號，還是高速的數字脈沖，亦或是高頻的射頻信號，都能被準確捕獲和分析。
- 豐富多樣的觸發模式和測量功能，確保了在各種復雜的測試場景中，都能精確捕捉到所需的信號特征，為工程師提供準確的數據支持。
2. 先進的頻譜分析功能
- 配備了先進的頻譜分析模塊，能夠深入剖析信號的頻譜特性。這對于無線通信、射頻電路設計等領域的工程師來說，是一個極其重要的功能，有助于他們優化系統性能，解決潛在的頻譜相關問題。
3. 高采樣率和長記錄長度
- 高達 6.25 GS/s 的采樣率，確保了能夠捕捉到信號的細微變化和瞬態特征。標配 31.25 M 點的記錄長度，并且可選配升級至 62.5 M 點，這使得它能夠長時間記錄和分析信號，不放過任何一個可能的異常。
4. 靈活的通道配置
- 支持將通道靈活地配置為模擬或數字通道，這種靈活性讓用戶可以根據具體的測試需求，定制最適合的測試方案，提高測試效率和準確性。
5. 智能的分析工具
- 內置了多種智能分析工具，如光標測量、數學運算、自動參數測量等，大大減輕了工程師的數據分析負擔，提高了測試工作的效率和準確性。
二、產品升級的功能
1. 優化的處理器系統
- 新一代的處理器系統顯著提升了數據處理速度，使得測量結果能夠更快地呈現給用戶，大大縮短了測試周期，提高了工作效率。
2. 增強的觸摸式用戶界面
- 更加直觀和友好的觸摸式操作界面，使得用戶能夠更加便捷地進行操作和設置，減少了操作的復雜性，提升了用戶體驗。
3. 更高的垂直分辨率
- 有效降低了信號噪聲的影響，提高了測量的精度和準確性，為工程師提供更可靠的數據，有助于做出更精確的設計和決策。
三、應用場所
1. 嵌入式系統開發與調試
- 在嵌入式系統的開發過程中，能夠幫助工程師快速定位和解決信號完整性、時序問題等，確保嵌入式系統的穩定運行。
2. 通信系統測試
- 對于通信系統中的射頻信號、數字通信協議的分析和驗證，泰克 4 系列 MSO 混合信號示波器能夠提供準確的測量和深入的分析。
3. 電力電子研究
- 在電力電子領域，它可以對電源的輸出特性、電機驅動系統的性能進行精確測量和分析，為優化電力電子系統的設計提供有力支持。
4. 汽車電子研發
- 汽車電子系統的日益復雜，對測試儀器提出了更高的要求。這款示波器能夠滿足汽車電子控制系統中各種信號的測試需求，為汽車電子的研發和故障診斷提供關鍵的技術支持。
四、標配附件
標配附件 | 說明 |
TPP0250 探頭 | 250 MHz 探頭，適用于 200 MHz 帶寬型號 |
TPP0500B 探頭 | 500 MHz 探頭，適用于 350 MHz 和 500 MHz 帶寬型號 |
TPP1000 探頭 | 1 GHz 探頭，適用于 1 GHz 和 1.5 GHz 型號 |
安裝和安全手冊 | 提供安裝和操作的安全指導 |
嵌入式幫助 | 方便用戶隨時獲取操作提示 |
電源線 | 保證儀器正常供電 |
校準證書 | 確保儀器測量的準確性和可溯源性 |
五、型號參數
型號 | MSO44 | MSO46 |
通道數 | 4 路 FlexChannel 輸入 | 6 路 FlexChannel 輸入 |
帶寬 | 200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升級） | 同左 |
采樣率 | 實時：6.25 GS/s | 同左 |
記錄長度 | 標配 31.25 M 點，選配升級 62.5 M 點 | 同左 |
MSO44 適合對通道數量要求不高、注重性價比的應用場景；MSO46 則能滿足更復雜系統中對更多通道的測試需求。
與 MDO4000C 示波器的比較優勢：
比較項目 | 4 系列 MSO 示波器 | MDO4000C 示波器 |
混合信號測試能力 | 更強大，能同時處理更多類型的信號 | 集成多種功能，但相對較局限 |
頻譜分析功能 | 更先進，提供更深入的分析 | 較完善，但某些方面不如 4 系列 MSO |
帶寬 | 200 MHz - 1.5 GHz 可選，范圍更廣 | 200 MHz - 1 GHz |
采樣率 | 最高 6.25 GS/s，更高 | 2.5 GS/s - 5 GS/s |
記錄長度 | 標配 31.25 M 點，可升級至 62.5 M 點 | 20 M 點 |
總結：
泰克 4 系列 MSO 混合信號示波器以其強大的功能、出色的性能和廣泛的適用性，成為電子測試領域的佼佼者。其在混合信號測試、頻譜分析、采樣率、記錄長度等方面的卓越表現，以及靈活的通道配置和智能的分析工具，使其能夠滿足從嵌入式系統開發到通信、電力電子、汽車電子等多個領域的測試需求。
與 MDO4000C 示波器相比，在多個關鍵性能指標上展現出明顯的優勢。無論是追求高精度測試的專業用戶，還是對電子測試有特定要求的研發團隊，泰克 4 系列 MSO 混合信號示波器都能為其提供可靠、高效的測試解決方案。
如果您在儀器選擇、使用過程中遇到問題，或者需要進一步的技術支持和詳細信息，請隨時聯系我們。點擊前往?
