泰克 A621 和 A622 電流探頭:精準電流測量的卓越之選

2024-11-15

泰克 A621 和 A622 電流探頭:精準電流測量的卓越之選



在當今科技飛速發展的時代,精確測量電流在電子工程、電力系統、工業自動化等眾多領域中都具有至關重要的意義。

泰克(Tektronix)作為測量領域的知名品牌,其 A621A622 電流探頭為滿足不同的測量需求提供了優質的解決方案。接下來,讓我們一同深入了解這兩款電流探頭。



一、產品概述



A621 和 A622 電流探頭均是泰克公司精心研發的測量工具,旨在為用戶提供準確、可靠的電流測量功能。



二、功能和優勢



1. A621 電流探頭

    - 交流頻率范圍為 5Hz - 50kHz,能夠覆蓋較寬的低頻交流電流測量范圍,適用于許多工業和電力應用中的低頻電流測量場景。

    - 測量范圍廣泛,可測量 100mA - 2000A 峰值的電流,無論是小電流的精密測量還是大電流的工業級檢測,都能應對自如。

    - 提供 1mV/A、10mV/A、100mV/A 三種輸出選擇,用戶可以根據測量儀器的輸入要求和測量精度的需求,靈活地調整輸出比例,以獲得最佳的測量效果。

    - 可與多種測量設備配合使用,如數字萬用表、溫度表和示波器等,具有良好的兼容性和通用性。



2. A622 電流探頭

    - 交流/直流頻率范圍為 DC - 100kHz,不僅能夠測量交流電流,還能精確測量直流電流,適用于更廣泛的電流類型和更復雜的測量環境。

    - 測量范圍為 50mA - 100A 峰值,在中小電流測量方面表現出色,特別適合于電子電路、精密儀器等領域的電流測量需求。

    - 通過霍爾效應電流傳感器為示波器提供電壓輸出,輸出比例為 10mV/A、100mV/A,保證了測量信號的穩定性和準確性。



三、技術規格比較



型號A621A622
頻率范圍5Hz - 50kHzDC - 100kHz
最大輸入電流2000A 峰值100A 峰值
輸出1mV/A、10mV/A、100mV/A10mV/A、100mV/A
最大導體直徑54 毫米 (2.13 英寸)11.8 毫米 (0.46 英寸)
終止BNC1BNC1
最大裸線電壓600V(CATII)600V(CATII)



從上述技術規格的對比可以清晰地看出,A621 在測量大電流和低頻交流電流方面具有優勢,而 A622 則在測量直流電流和中小電流以及更寬的頻率范圍方面表現突出。


四、應用領域



1. 電機驅動器

    - 在電機驅動器的研發、調試和維護過程中,精確測量電機的輸入和輸出電流,以評估驅動器的性能和效率,A621 適用于大功率電機驅動器的大電流測量,而 A622 則更適合于小型或精密電機驅動器的中小電流和直流電流測量。


2. 逆變器

    - 對于逆變器的輸出電流進行監測和分析,A621 可以應對逆變器在大功率工作狀態下的大電流測量,而 A622 則能在逆變器的控制電路和小功率輸出部分提供更精準的電流測量。


3. 電源

    - 在電源的設計和測試中,無論是開關電源還是線性電源,A621 和 A622 都可以幫助測量電源的輸出電流,以確保電源的穩定性和可靠性。


4. 航空電子學

    - 在航空電子設備中,對各種電子部件和系統的電流進行精確測量,A622 由于其較小的尺寸和較寬的頻率范圍,更適合于航空電子設備中緊湊空間和復雜電磁環境下的電流測量。



五、優缺點剖析



1. A621 的優點

    - 能夠測量極大的電流峰值,適用于大型電力設備和工業系統的電流監測。

    - 提供多種輸出比例,方便與不同的測量儀器匹配。

    - 相對較大的導體直徑適應能力,能測量較粗的導線電流。



   A621 的缺點

    - 頻率范圍較窄,對于高頻電流的測量能力有限。

    - 體積和重量相對較大,在某些狹小空間的測量中可能不太方便。



2. A622 的優點

    - 同時支持交流和直流電流測量,適用范圍更廣。

    - 更寬的頻率響應,能捕捉更高頻的電流變化。

    - 較小的尺寸和較輕的重量,便于攜帶和在狹小空間操作。



   A622 的缺點

    - 最大可測量電流峰值相對較小,不適合超大電流的測量場景。

    - 輸出比例選擇相對較少。



六、訂購信息



用戶可以根據具體需求選擇訂購

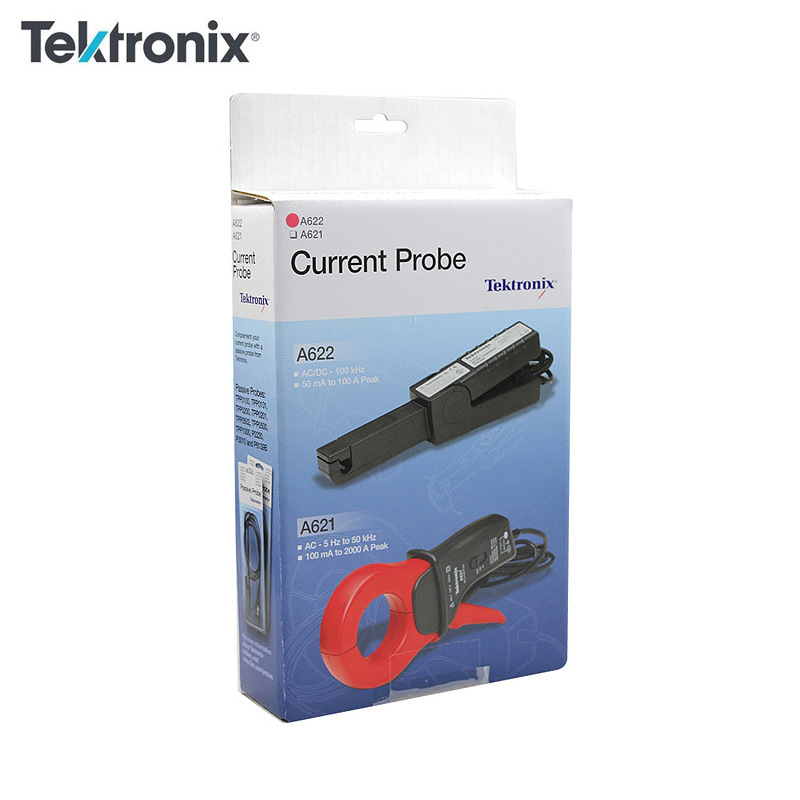

A621:2000A 交流電流探頭 BNC

A622:100A 交流/直流電流探頭 BNC



七、推薦配件



推薦配件如 012 - 1450 - xx 適配器等,可以進一步提升探頭的使用便利性和測量精度。



綜上所述,泰克 A621 和 A622 電流探頭在不同的應用場景中各有優勢。用戶在選擇時應根據實際測量需求,綜合考慮電流范圍、頻率范圍、測量精度、使用環境等因素,以選擇最適合自己的電流探頭。

無論是大型工業設備的電流監測,還是精密電子電路的電流分析,A621 和 A622 都能為用戶提供可靠的測量支持,助力用戶在電子測量領域取得更準確、更有價值的測量結果。
