泰克無源電壓探頭 P2220 - P2221、TPP0100 - TPP0101、TPP0200 - TPP0201 特性、應用與比較
2024-11-16
泰克無源電壓探頭
P2220 - P2221、TPP0100 - TPP0101、TPP0200 - TPP0201
特性、應用與比較
在電子測量領域，精確可靠的電壓測量至關重要。泰克（Tektronix）推出的 P2220 - P2221、TPP0100 - TPP0101 和 TPP0200 - TPP0201 無源電壓探頭為各種測量需求提供了多樣化的選擇。接下來，讓我們深入了解這些探頭的詳細信息。

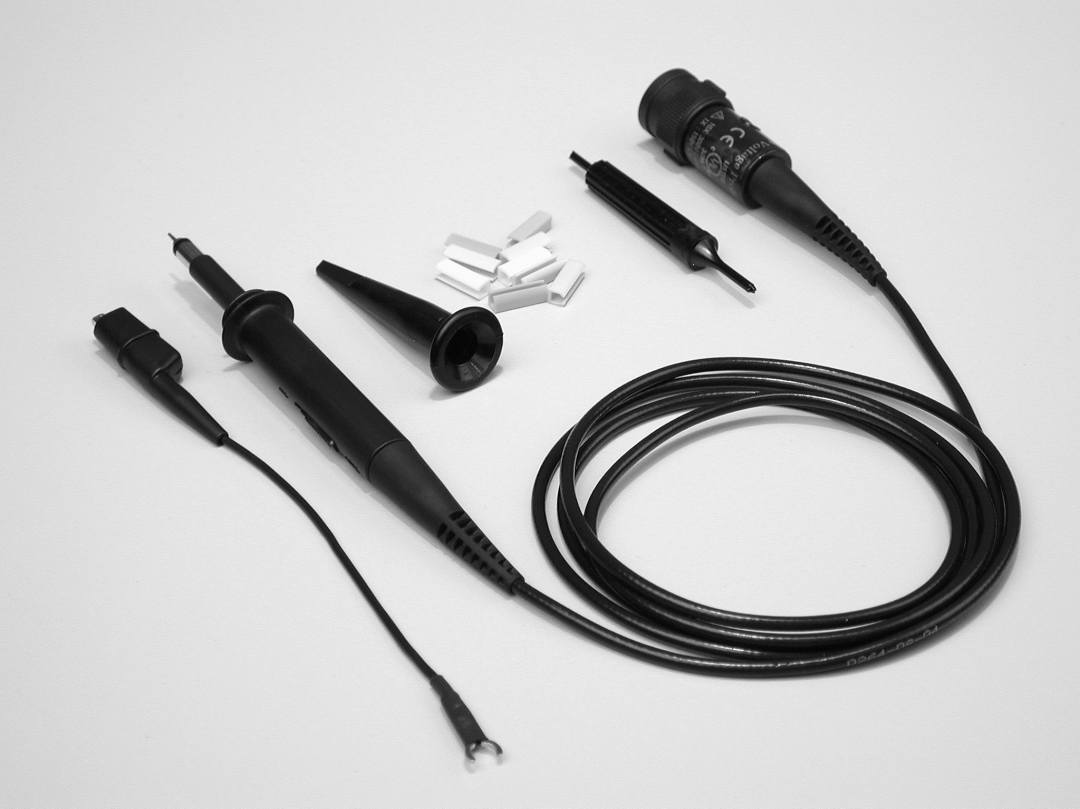

一、P2220 - P2221 無源電壓探頭
1. 特性與優點
- 衰減與輸入?yún)?shù)：支持 1X/10X 衰減切換，提供了更靈活的測量范圍選擇。在 10X 位置時，具有較高的輸入電阻和最大輸入電壓，能應對較大的電壓測量需求；在 1X 位置時，適合更低電壓的測量。
- 電容與帶寬：典型輸入電容為 17.0pF，在不同衰減位置具有不同的帶寬，滿足不同頻率測量的要求。
- 其他特性：1.5 米的探頭長度方便操作，符合多項安全標準，保障使用安全。
2. 應用場景
- 適用于相對低頻測量領域，如低頻計算機和電信測量、低頻放大器等。在 1X 位置適合更低頻率的精確測量，10X 位置則可用于相對較高頻率的低頻測量。
3. 兼容性
- P2220 兼容多種泰克示波器系列，并為特定系列提供浮動測量功能；P2221 則兼容 MSO2000 和 DPO2000 系列示波器。
4. 訂購信息
- 配備了豐富的標準配件，滿足基本測量需求。

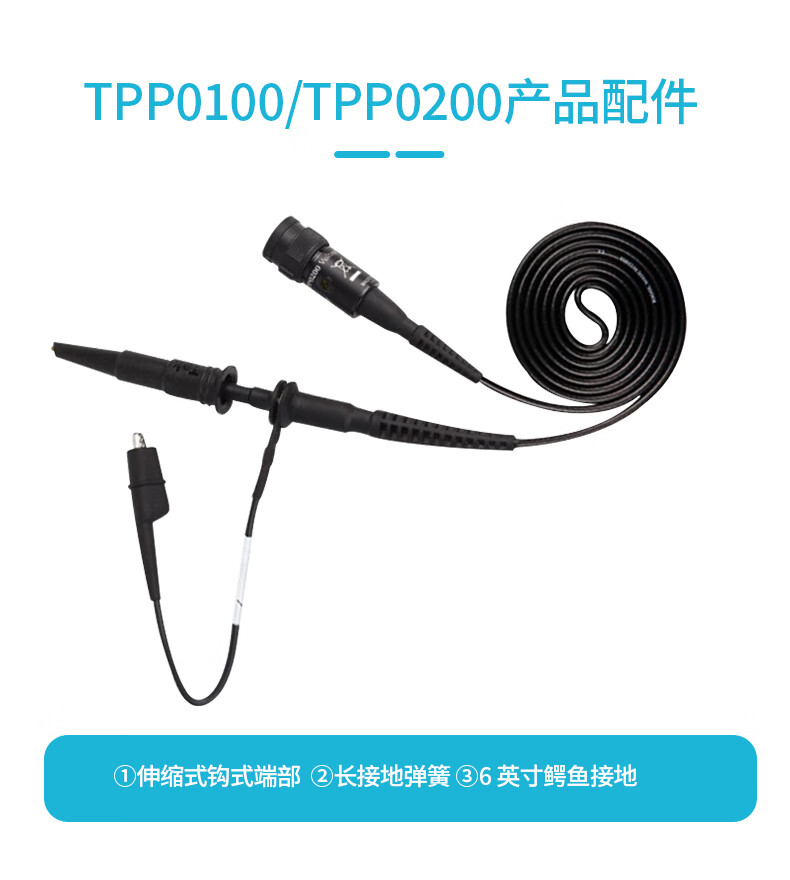

二、TPP0100 - TPP0101 無源 10X 電壓探頭
1. 特性與優點
- 衰減與輸入?yún)?shù)：固定 10X 衰減，輸入電阻和最大輸入電壓能滿足一般測量要求。
- 電容與帶寬：輸入電容典型值較小，帶寬直流至 100MHz，適用于一定頻率范圍內的測量。
- 其他特性：1.3 米的探頭長度，符合相關安全標準。
2. 應用場景
- 主要用于相對低頻測量，在低頻計算機和電信測量、低頻放大器等領域發揮作用。
3. 兼容性
- 適用于特定輸入?yún)?shù)的 BNC 示波器，可通過選型工具獲取詳細兼容列表。
4. 訂購信息
- 提供不同的包裝選項，附件豐富，可根據需求選擇。
三、TPP0200 - TPP0201 無源 10X 電壓探頭
1. 特性與優點
- 衰減與輸入?yún)?shù)：10X 衰減，輸入?yún)?shù)與 TPP0100 - TPP0101 相似。
- 電容與帶寬：輸入電容典型值相同，帶寬提升至直流至 200MHz，適用于更高頻率的測量。
- 其他特性：與 TPP0100 - TPP0101 相同的探頭長度和安全標準。
2. 應用場景
- 同樣主要用于相對低頻測量場景。
3. 兼容性
- 與特定輸入的 BNC 示波器兼容，具體可通過選型工具查看。
4. 訂購信息
- 有多種包裝形式可選，標配和選配附件齊全。
四、型號比較
| 探頭型號 | 衰減倍數 | 帶寬（1X/10X 位置） | 探頭長度 | 輸入電阻（1X/10X 位置） | 最大輸入電壓 | 補償范圍 | 典型輸入電容 | 兼容示波器系列（舉例） |
| P2220 | 1X/10X | 1X：直流至 6MHz；10X：直流至 200MHz | 1.5 米 | 1X：1MΩ；10X：10MΩ | 300V CAT II | 15 - 25pF | 17.0pF | TDS200 等系列 |
| P2221 | 1X/10X | 1X：直流至 6MHz；10X：直流至 200MHz | 1.5 米 | 1X：1MΩ；10X：10MΩ | 300V CAT II | 10 - 25pF | 17.0pF | MSO2000 等系列 |
| TPP0100 | 10X | 直流至 100MHz | 1.3 米 | 10MΩ | 300V CAT II | 8 - 18pF | 12pF | 需參考選型工具 |
| TPP0101 | 10X | 直流至 100MHz | 1.3 米 | 10MΩ | 300V CAT II | 15 - 25pF | 12pF | 需參考選型工具 |
| TPP0200 | 10X | 直流至 200MHz | 1.3 米 | 10MΩ | 300V CAT II | 8 - 18pF | 12pF | 需參考選型工具 |
| TPP0201 | 10X | 直流至 200MHz | 1.3 米 | 10MΩ | 300V CAT II | 15 - 25pF | 12pF | 需參考選型工具 |
五、優缺點剖析
1. P2220 - P2221 探頭
- 優點：支持 1X/10X 衰減切換，應用場景更廣泛；探頭長度較長，操作更便利。
- 缺點：在 1X 位置時帶寬相對較低。
2. TPP0100 - TPP0101 探頭
- 優點：固定 10X 衰減，測量相對穩定；輸入電容較小。
- 缺點：帶寬相對較窄。
3. TPP0200 - TPP0201 探頭
- 優點：帶寬較高，能滿足更高頻率的測量需求。
- 缺點：與其他兩款相比，可能在某些低頻測量中表現一般。
六、應用場所總結
這三款探頭都適用于相對低頻測量領域，如低頻計算機和電信測量、電源、低頻放大器等，但根據具體的測量頻率和精度要求，用戶可以選擇更適合的型號。
泰克的 P2220 - P2221、TPP0100 - TPP0101 和 TPP0200 - TPP0201 無源電壓探頭在電子測量中各有特點和優勢。用戶在選擇時應根據實際測量需求和使用場景，綜合考慮各項參數和特性，以選擇最適合自己的探頭型號。
希望通過以上的介紹，您對泰克的這幾款無源電壓探頭有了更全面、深入的了解。無論是在研發實驗室還是在工業生產現場，它們都能為您的電壓測量工作提供可靠的支持。
